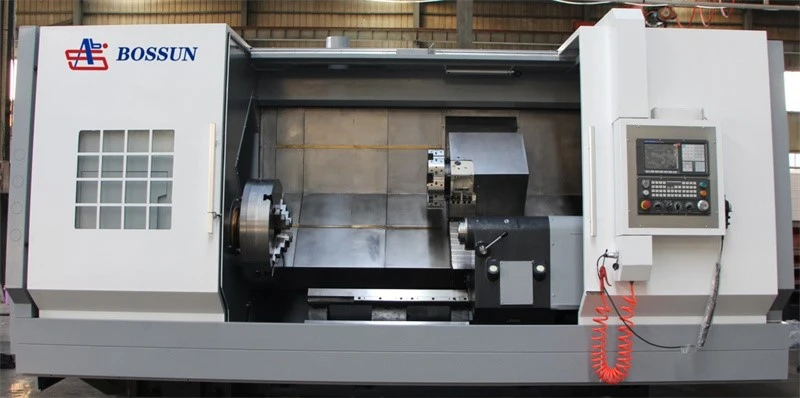

طراحی تخت کج کلی 45 درجه، استحکام بالا، برش صاف تر؛

تحلیل ساختاری المان محدود نشان می دهد که طرح دنده ریخته گری معقول است و اثر تنش خوب است.

پیچ‌های محور X/Z همگی سازه‌های از پیش کشیده‌شده هستند که می‌توانند تأثیر افزایش دما بر دقت پیچ را در طول پردازش کاهش دهند. موتور سروو مستقیماً برای هدایت پیچ توپی پرسرعت و بی صدا متصل می شود.

راهنماهای نورد خطی محور X و Z دارای ویژگی های دینامیکی خوب، دقت پردازش پایدار، سرعت حرکت سریع بالا و راندمان پردازش بالا هستند.

دم پشت از ریل های راهنمای مستطیلی با استحکام باربری خوب استفاده می کند. ساختار لایه بالایی و پایینی دارد. یک دستگاه تنظیم میکرو بین لایه های بالایی و پایینی برای تسهیل تنظیم دقیق مرکز چرخش بالای دم در امتداد جهت محور X وجود دارد. دم سازه استاندارد زنده بالا به صورت هیدرولیکی توسط آستین هدایت می شود.

جعبه دوک با استحکام بالا یکپارچه، سر و صدای کم، دقت بالا و عمر طولانی.

اجزای کاربردی وارداتی، مجهز به موتورهای سروو AC وارداتی، عملکرد سیستم خوب، کنترل پذیری خوب و دقت نمایه سازی اسپیندل بالا دارند.

طیف گسترده ای از گزینه ها: مانند فیدر، چاک توخالی، گیر مواد، دوک بزرگ شده از طریق سوراخ، دم قابل برنامه ریزی، تنظیم کننده ابزار، قاب مرکزی هیدرولیک و غیره.

مشخصات فنی	واحدها	NL161E	NL251HA	NL3225A	NL4025A
حداکثر قطر چرخش تخت	میلی متر	￠500	￠550	￠570	￠650
حداکثر قطر چرخش زین تخت	میلی متر	￠300	￠330	￠440	￠480
حداکثر قطر برش	میلی متر	￠320	￠360	￠430	￠510
حداکثر طول برش	میلی متر	320	435	565	550
حداکثر قطر میله از طریق	میلی متر	￠44	￠44	￠51	￠51
حداکثر سرعت اسپیندل	میلی متر	6000	5000	3500 (SA)	3000 (SA)
مدل انتهای اسپیندل	ISO	A2-5	A2-6	A2-6	A2-6
دوک از طریق قطر سوراخ	میلی متر	￠56	￠56	￠65	￠65
قطر آستین دم		-	-	￠100	￠100
سفر آستین دم		-	-	100	100
سکته مغزی X/Z	میلی متر	180/350	240/455	240/600	280/600
به سرعت X/Z را حرکت دهید	متر در دقیقه	30/30	24/30	24/30	24/30
قطر / گام پیچ محور X	میلی متر	￠32/10	￠32/8	￠32/8	￠32/8
قطر / گام پیچ محور Z	میلی متر	￠32/10	￠32/10	￠40/12	￠40/12
شماره ایستگاه برجک هیدرولیک		8 (برجک سروو)	8 (برجک سروو)	8	8
مشخصات نگهدارنده ابزار تراش خارجی	میلی متر	25*25	25*25	25*25	25*25
حداکثر قطر نگهدارنده ابزار حفاری	میلی متر	￠40	￠40	￠40	￠40
دقت موقعیت یابی محور X	میلی متر	0.006	0.006	0.008	0.01
دقت موقعیت یابی محور Z	میلی متر	0.006	0.006	0.008	0.01
دقت موقعیت یابی تکرار محور X	میلی متر	0.004	0.004	0.004	0.004
دقت موقعیت یابی تکرار محور Z	میلی متر	0.004	0.004	0.004	0.004
ظرفیت کل دستگاه	kvA	15	25	25/30	25/30
*ابعاد کلی Mchine (LWH)*	میلی متر	185022501550	370517901820	457018451955	457018851955
سیستم CNC	Fanuc GSK (مشتریان انتخاب می کنند)
قدرت موتور اصلی	KW	5.5/7.5	7.5/11	11/15	11/15
گشتاور سروو موتور	N.m	7/7	7/7	7/7	7/7
وزن دستگاه	کیلوگرم	2600	3500	4200	4400

تگ های محبوب: راهنمای خطی تراش CNC، چین راهنمای خطی تراش CNC، کارخانه

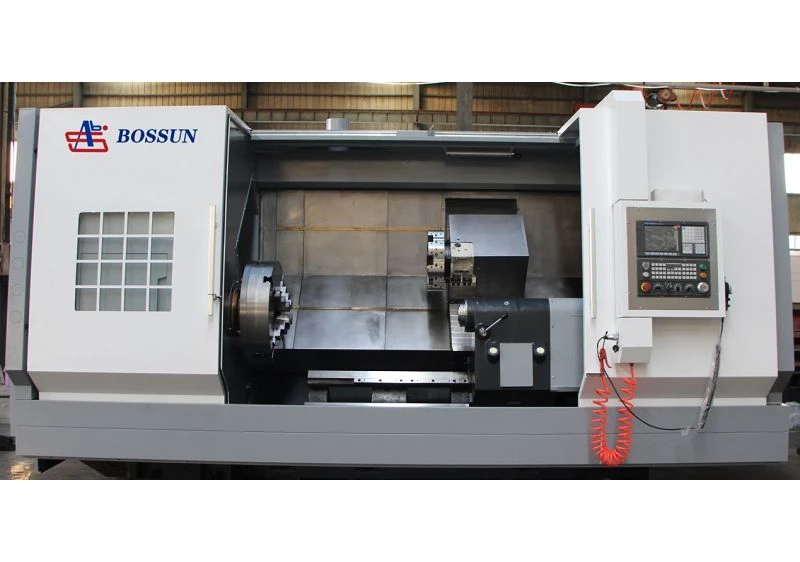

تراش CNC راهنمای خطی
